Tabelas – Roscas e Tolerâncias

Este post objetiva apresentar duas tabelas, sendo uma delas tabela geral de roscas, disponível para download em formato PDF. Nela temos os padrões de rosca, tamanho, passo e qual broca utilizar. Basta clicar sobre o texto “Tabela_de_Roscas_-_Geral”, que se encontra abaixo:

Tabela_de_Roscas_-_Geral

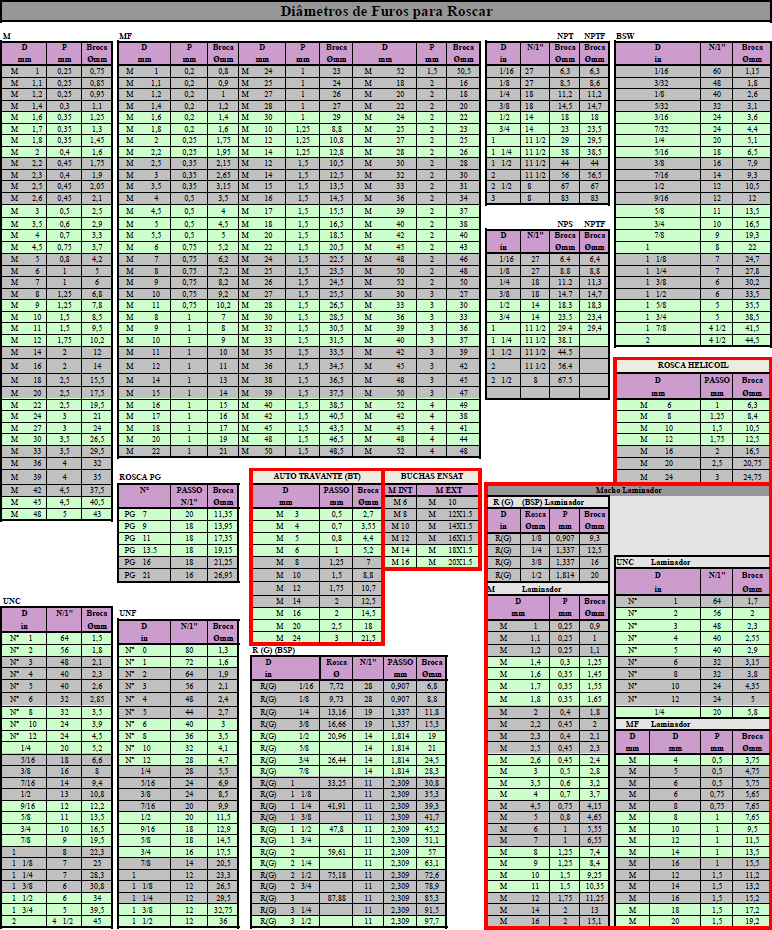

Tabela de Roscas (imagem exemplo):

Tabela_de_Roscas_-_Geral



A outra é uma tabela de tolerâncias ISO, bastante útil para tanto para o setor de projetos quanto para o setor de usinagem. O link se encontra abaixo, basta clicar sobre o texto “Tabela_de_Tolerâncias_ISO”, logo abaixo:

Tabela_de_Tolerâncias_ISO



Se não conseguir visualizar as tabelas, então deverá instalar um software que lê arquivos PDF. Segue abaixo o link:

http://get.adobe.com/br/reader/
